6月29日，在香港舉行的順風國際投資者及分析師溝通會上，晶能光電的首席執行官王敏博士，就晶能光電獨特的硅襯底LED照明技術進行了解讀，闡述了晶能光電超越“中國制造”、實現“中國創造”的歷程。

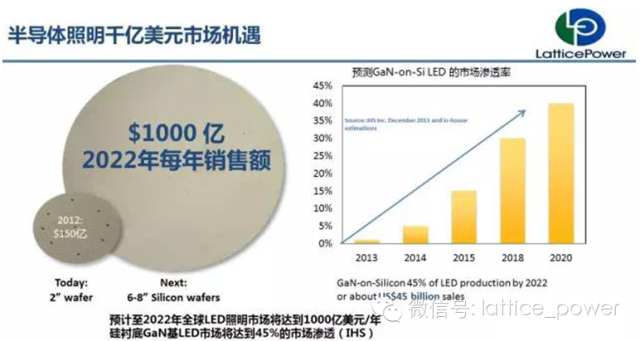

王敏博士表示，放眼全球，LED半導體照明產業正在形成一個巨大的市場，IHS的分析預測表明，到2022年，全球LED照明市場將達到每年1000億美元的規模，而硅襯底LED市場將達到45%的市場滲透。

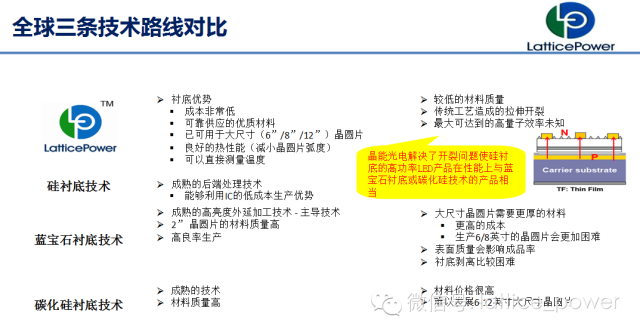

支撐這個巨大的LED照明市場的，主要是三條半導體照明技術路線，分別是以日本日亞為代表的藍寶石襯底LED技術路線、以美國CREE為代表的碳化硅襯底LED技術路線以及以中國晶能光電為代表的硅襯底LED技術。

晶能光電是全球硅襯底LED技術路線的開創者和率先生產者，產品在大功率和方向性光源應用領域具有獨特的性能優勢，在尺寸和大規模自動化制造具有低成本優勢。

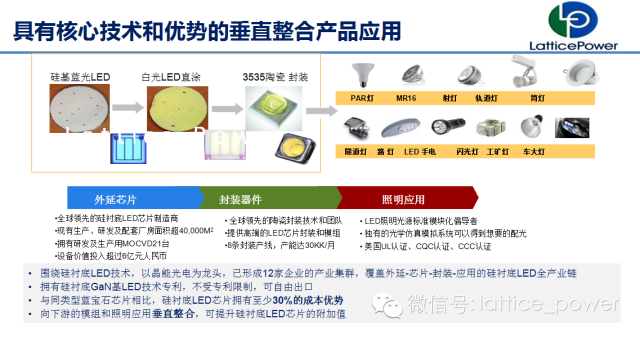

晶能光電擁有完整的、經驗豐富的LED產業化團隊，匯聚了世界級的LED技術精英，組成了全球領先的硅襯底LED技術團隊，擁有產業高速發展的管理經驗。目前，晶能光電擁有21臺MOCVD設備，產品線從芯片到封裝、模組和照明應用，布局極其完整。

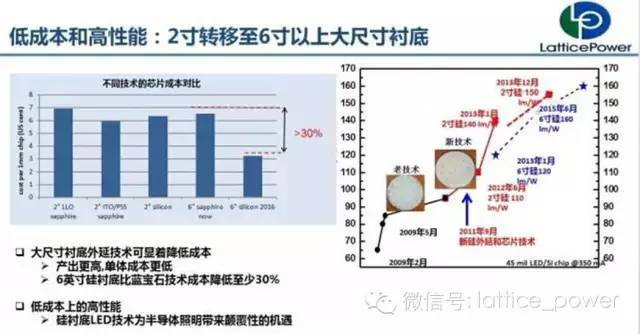

硅襯底LED技術的優勢在于低成本和高性能，6寸硅襯底比目前藍寶石技術可降低至少30%的成本，將會為半導體照明帶來顛覆性的機遇。同時，新一代的無封裝技術將使芯片和封裝同時集成在8寸硅襯底上，可進一步降低成本，使固態照明遵循摩爾定律達2000lm/$。

晶能光電硅襯底LED技術是一項顛覆性的技術，打破了藍寶石和碳化硅LED技術的壟斷局面，形成了藍寶石、碳化硅、硅襯底半導體照明方案三足鼎立的局面。在不斷的技術創新驅動下，晶能光電擁有完整知識產權保護，專利覆蓋外延、芯片、封裝及應用，目前已申請或擁有300多項國際國內專利，其中授權發明專利達147項。

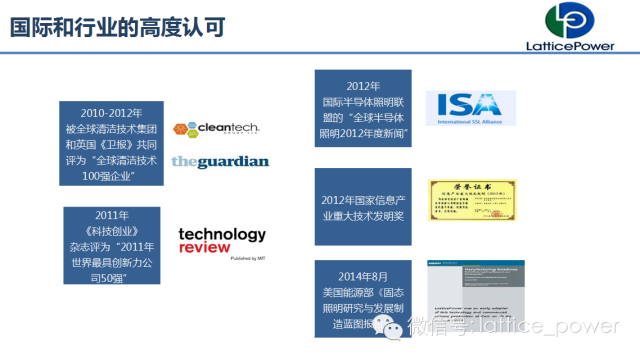

晶能光電在LED領域的自主創新，得到國際和行業的高度認可。2010-2012年被全球清潔技術集團和英國《衛報》共同評為“全球清潔技術100強企業”，2011年《科技創業》雜志評為“2011年世界最具創新力公司50強”，2012年硅襯底大功率LED芯片技術和成功量產事件分別被列為國家信息產業重大技術發明獎和國際半導體照明聯盟（ISA）2012年年度新聞事件。在2014年8月，美國能源部《固態照明研究與發展制造藍圖報告》中明確寫道：“晶能光電是硅襯底LED技術的最早實踐者，并在2012年6月開始量產硅襯底氮化鎵LED裸芯”。因此，可以自豪地講，晶能光電真正做到了超越“中國制造”、實現“中國創造”！

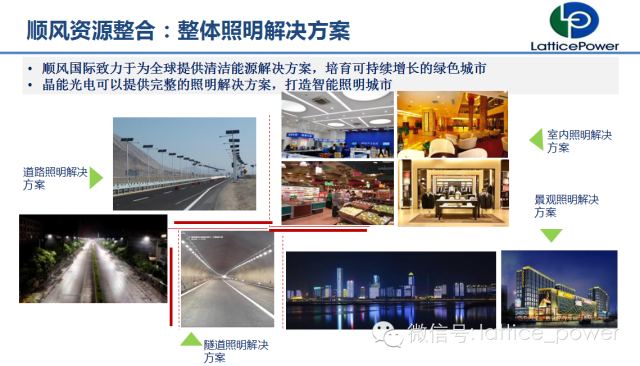

順風國際致力為全球提供低碳節能的綜合解決方案，支持各國政府打造可持續發展的綠色城市。在順風體系內，晶能光電將可以提供道路照明、隧道照明、室內照明以及景觀照明等完整的照明解決方案，和順風國際一起為綠色城市提供低碳節能的解決方案。
