芯片級封裝，單面出光，色溫均勻，無色漂

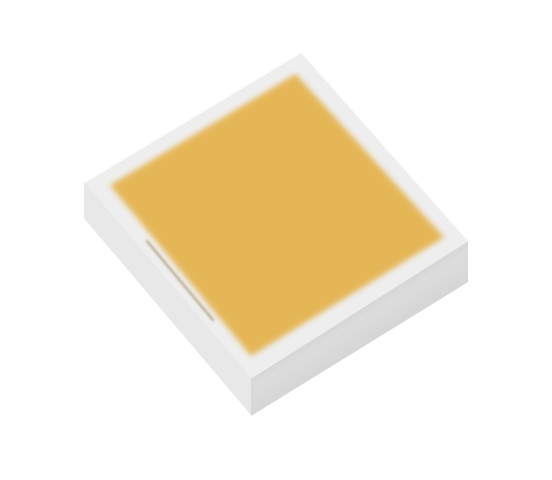

芯片級封裝CSP1111采用晶能自主研發的FlipChip，結合最新的“無支架”與熒光膜片技術，制成尺寸小、單面出光的白光LED。該產品色溫2700~6500K，顯指高達95，適用于調溫調色及CSP-COB貼裝運用，是室內和商業照明的首選運用產品。 ?
無支架封裝，低熱阻，性價比高
單面出光，利于二次光學設計
發光面小，光密度高
熒光膜片，色溫一致性好，色飄小
芯片級封裝，高亮度，高可靠性?
尺寸：1.1mmx1.1mmx0.32mm
單面發光?
根據ANSI標準分檔?
適于SMT貼片?
發光角度：120°?
包裝：最大6000顆/卷
| 電性參數： (T solder pad =85 ℃，IF=350mA)? | |||||||||
| 項目?? | 常規色溫/K | 典型顯指 | 亮度等級 / 光通量 (lm) | ||||||
| D1 | E1 | F1 | G1 | H1 | I1 | J1 | |||
| 60-70 | 70-80 | 80~90 | 90~100 | 100-110 | 110-120 | 120-130 | |||
| 照明類 | 2700-6500 | 90 | ● | ● | ● | ● | ● | ● | ● |
車燈 ?
手機閃光燈 ?
室內外照明 ?
電視背光
CSP1111-01A01?規格書?Data?Sheet?(For?Lighting?).pdf
光學文件鏈接：
https://pan.baidu.com/s/1cpwpA-gDdd2lsn14HZ_hHA?pwd=8qhi?
提取碼：8qhi?
