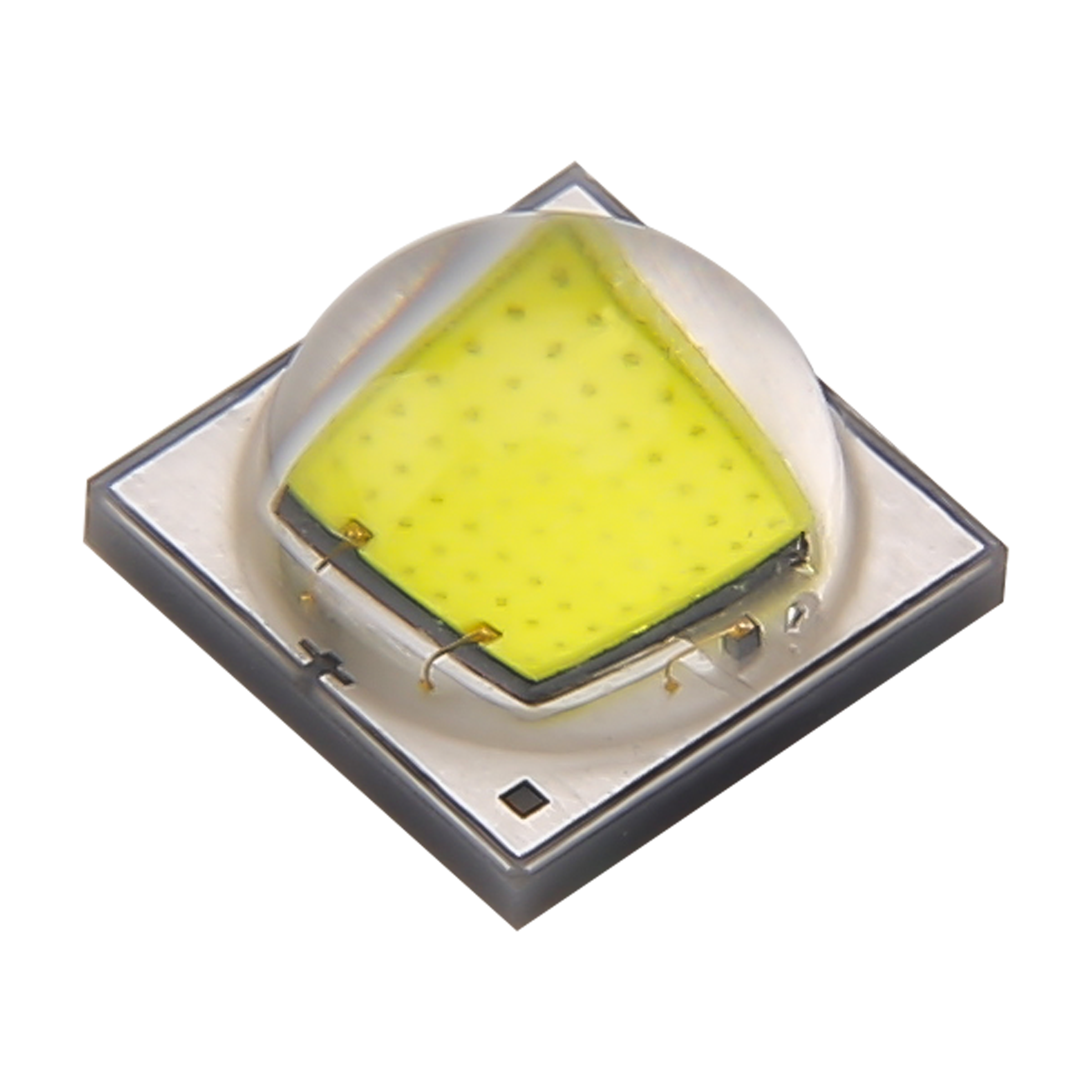

垂直電極、耐大電流、單面出光、可靠性高
XG2是移動照明應用的優勢光源，其優勢來源于硅襯底垂直結構LED芯片單面出光的天然優勢和高質量的陶瓷封裝工藝，實現熱電分離的同時，光色均勻、射程遠，中心照度高，為移動照明客戶更有價值的光源。 ?
陶瓷封裝，高亮度，高光效
尺寸：3.5mmx3.5mmx2.24mm?
根據ANSI 標準分檔?
適于SMT 貼片?
發光角度：120°?
包裝：最大1000 顆/卷
| 電性參數： (T solder pad =25 ℃，IF=350mA)? | ||||||
| 常規色溫/K | 典型顯指 | 亮度等級 / 最小光通量 (lm) | ||||
| R5 | S2 | S3 | S4 | S5 | ||
| 139 | 148 | 156 | 164 | 172 | ||
| 6000~8000 | 70 | ● | ● | ● | ||
| 8300~13000 | 70 | ● | ● | ● | ||
| 3000 | 70/80 | ● | ● | ● | ||
手電筒 ?
工礦燈 ?
頭燈 ?
珠寶燈
規格書：
LBQ3-70-80_053 ?XG2_Data Sheet ?A02.pdf
CAD(3D):
光學文件鏈接：
https://pan.baidu.com/s/1xYMtl_mUfmSKF8anVEp6bg?pwd=a48q?
提取碼：a48q?
